一、基線解算及調試
1、新建工程

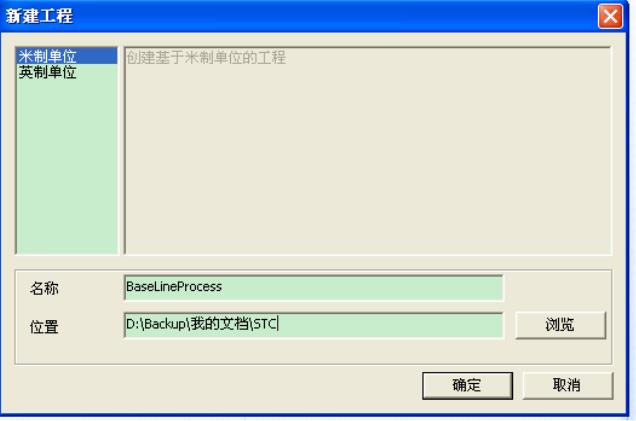

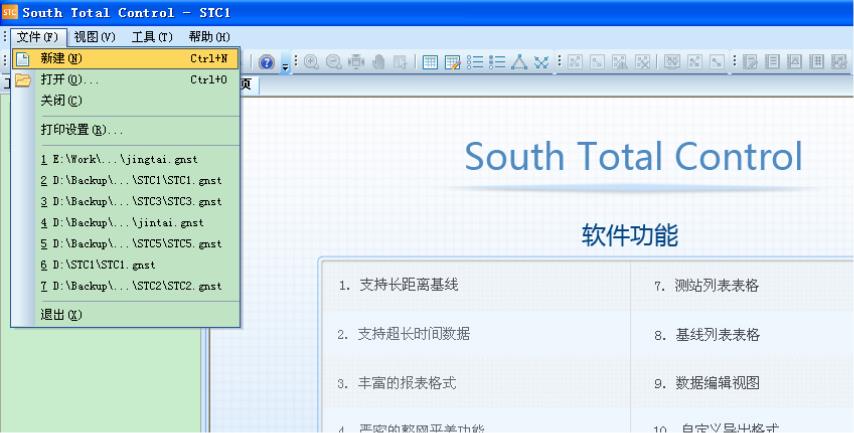

單擊“文件”-“新建”菜單(如圖1-1),彈出“新建工程”對話框(如圖1-2)。
▼圖1-1
▼圖1-2

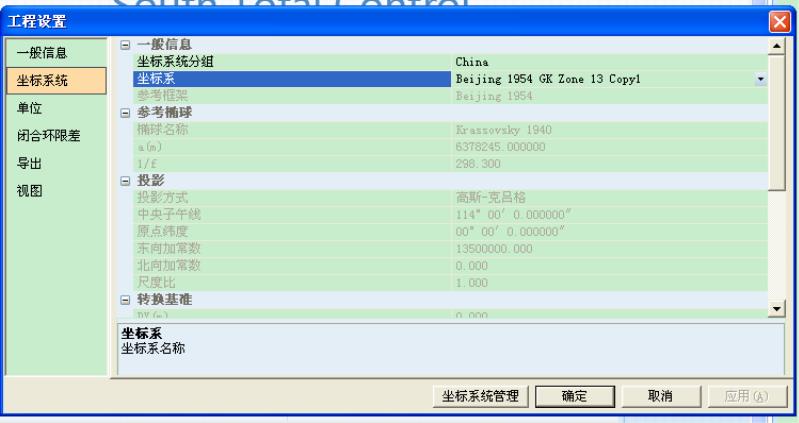

在新建工程對話框中輸入工程名稱及工程路徑,單擊“確定”按鈕,將彈出“工程設置”對話框(如圖1-3),在工程設置對話框中,可以設置坐標系統、單位、誤差限制等信息(若新建工程時,未在此處進行設置,工程建立完畢后可以通過“工程”-“工程設置”菜單啟動“工程設置”對話框進行相關設置)。
▼圖1-3

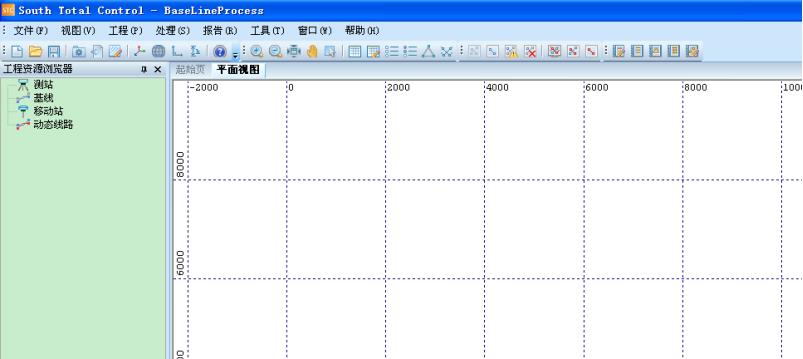

設置完畢后單擊“確定”按鈕,即完成了項目的創建,完成項目創建后,進入到“平面視圖”頁(如圖1-4)。
▼圖1-4
2、導入觀測數據

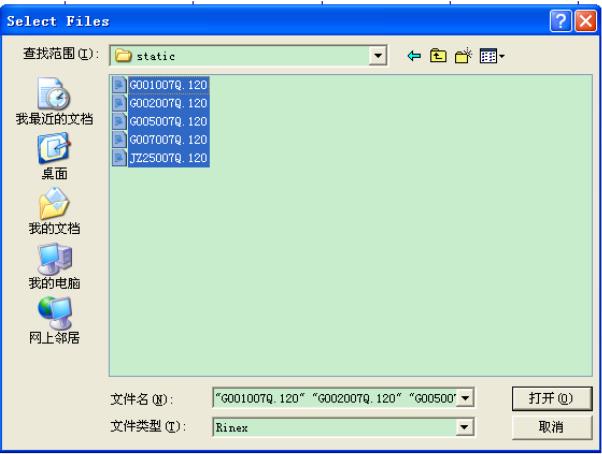

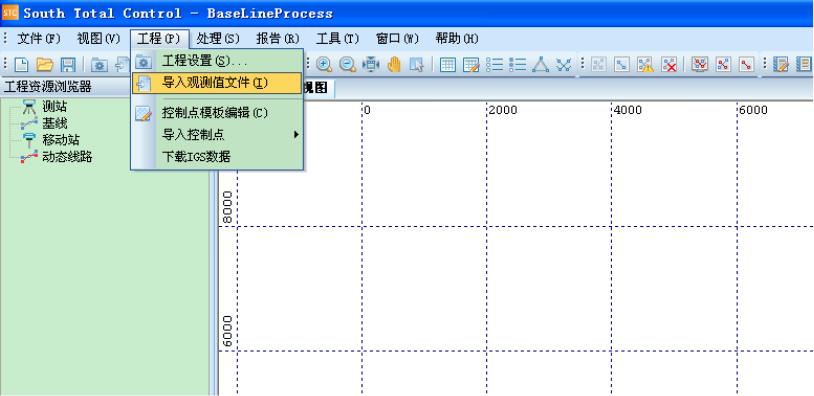

單擊“工程”-“導入觀測值文件”菜單(如圖1-5),彈出“SelectFiles”對話框(如圖1-6)。
▼圖1-5
▼圖1-6

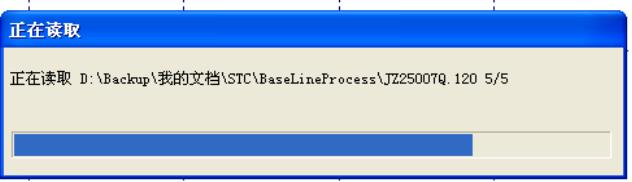

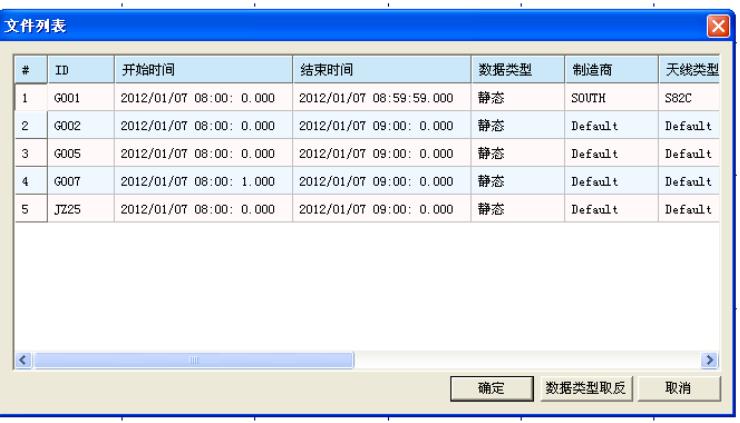

選中需要導入的觀測值文件,單擊“打開”,即開始讀取選中的文件(如圖1-7),讀取完成后,彈出“文件列表”對話框(如圖1-8),可以看到文件ID、起止時間等相關信息,并可以設置天線制造商、天線類型等信息。
▼圖1-7
▼圖1-8

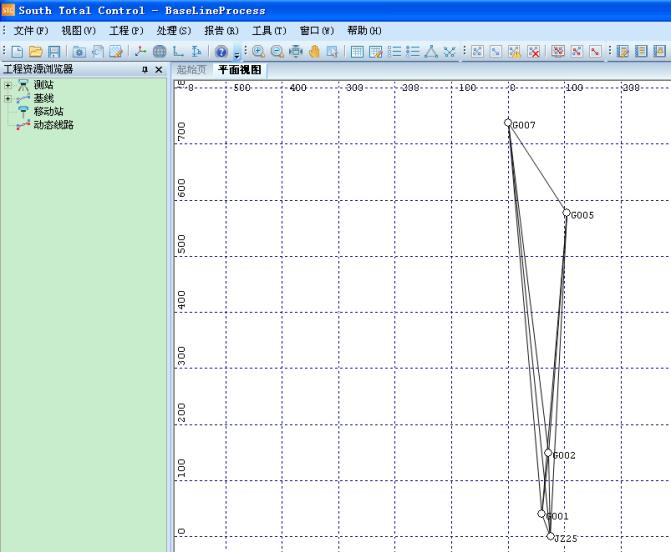

單擊圖1-8“文件列表”對話框中的 “確定”按鈕,所有測站點及基線都顯示在平面視圖中(如圖1-9)。
▼圖1-9

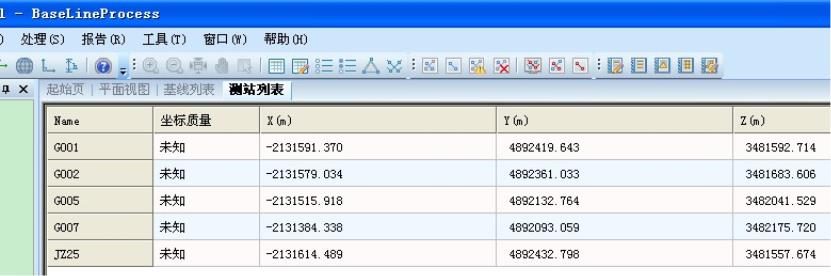

單擊“視圖”-“測站列表”菜單,可以看到各個測站點的單點定位坐標(如圖1-10)
▼圖1-10
3、 基線解算
(1)、解算參數設置

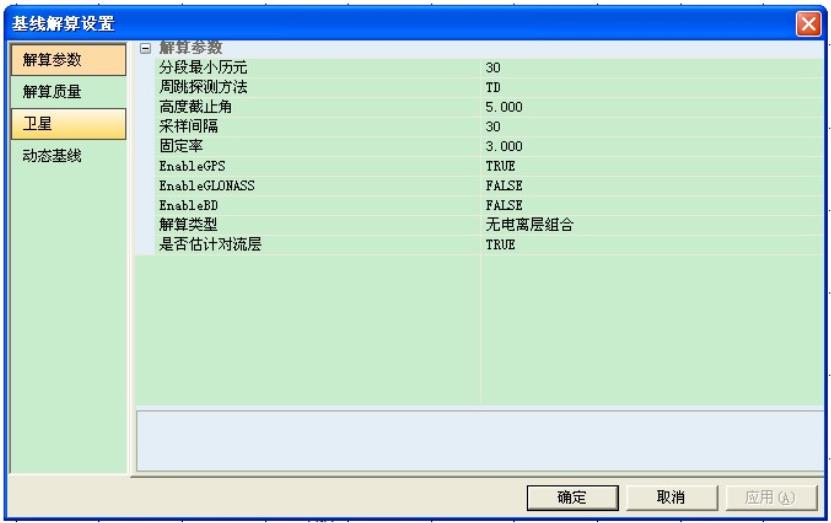

單擊“處理”-“基線處理設置”菜單,彈出“基線解算設置”對話框(如圖1-11),可在該對話框中設置基線解算參數、解算質量等信息,設置完畢后,單擊“確定”按鈕,使設置的參數生效。
▼圖1-11
(2)、開始基線解算

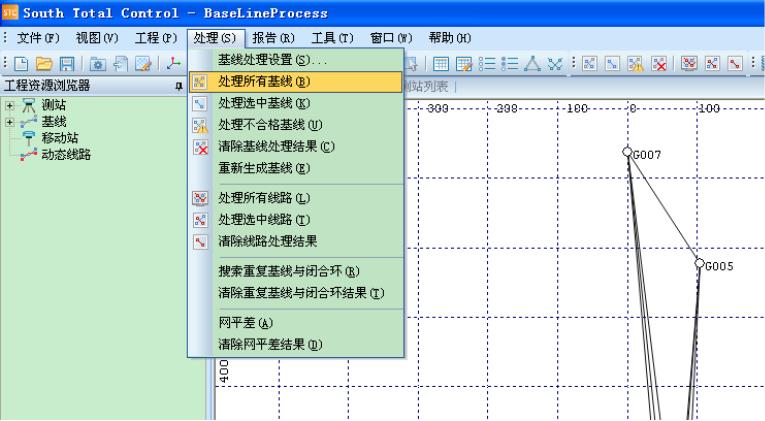

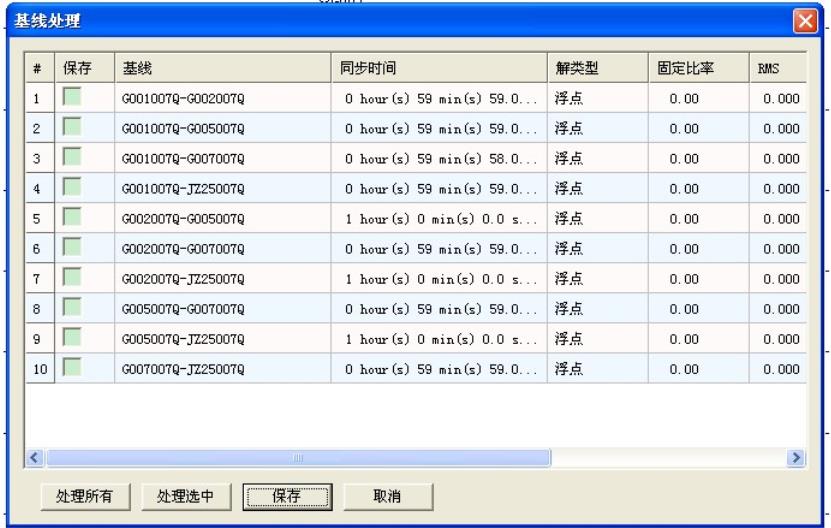

單擊“處理”-“處理所有基線”菜單(如圖1-12),彈出“基線處理”對話框(如圖1-13)。
▼圖1-12
▼圖1-13
單擊“處理所有”按鈕,開始依次處理所有基線,處理完畢后,所有在“解類型”列中顯示“固定”的基線在“保存”列中都默認勾選,表示這些已固定的基線處理結果都將保存,如果不想保存某些基線的處理結果,在“保存”列中取消勾選即可。

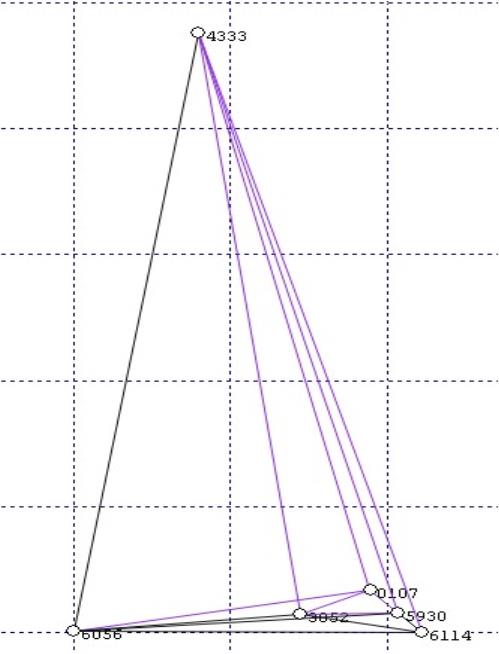

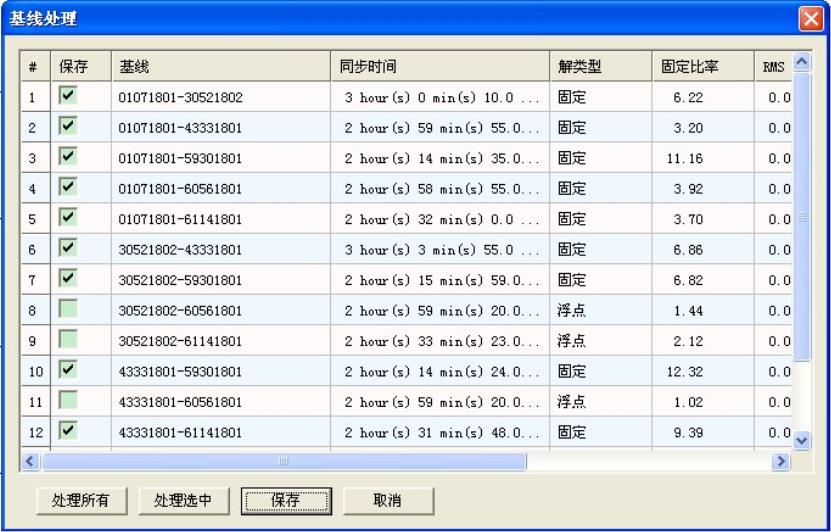

基線處理完成的結果如圖 1-14 所示。單擊“保存”按鈕,將所有勾選要保存的基線解算結果保存并退出“基線處理”對話框,此時,平面視圖列表中的基線顏色發生變化,已固定的顯示為淺紫色,未固定的依舊顯示為黑色(如圖1-15)
▼圖1-14
▼圖1-15

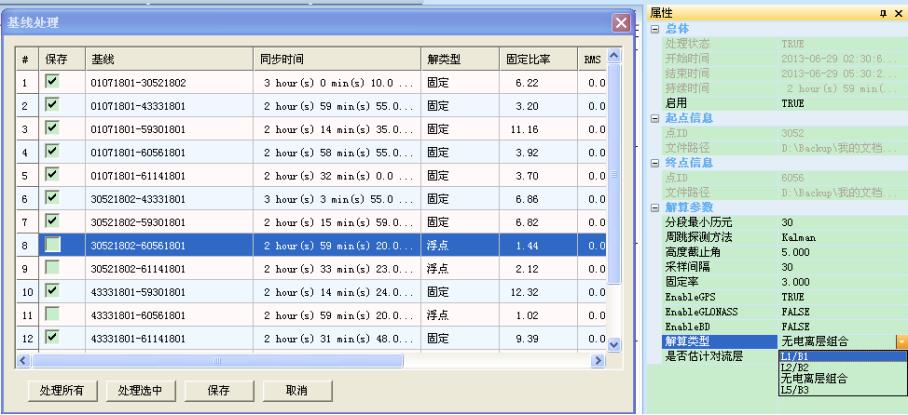

如果在處理所有基線時,某些基線未能固定(如圖 1-14 中的第8、9 以及第 11 條基線),可以單獨選中該條基線,然后在右側基線“屬性”窗口中“解算參數”一欄中設置解算類型、高度截止角等解算參數(如圖1-16),然后單擊“處理選中”按鈕,重新處理修改解算參數后的基線。
▼圖1-16

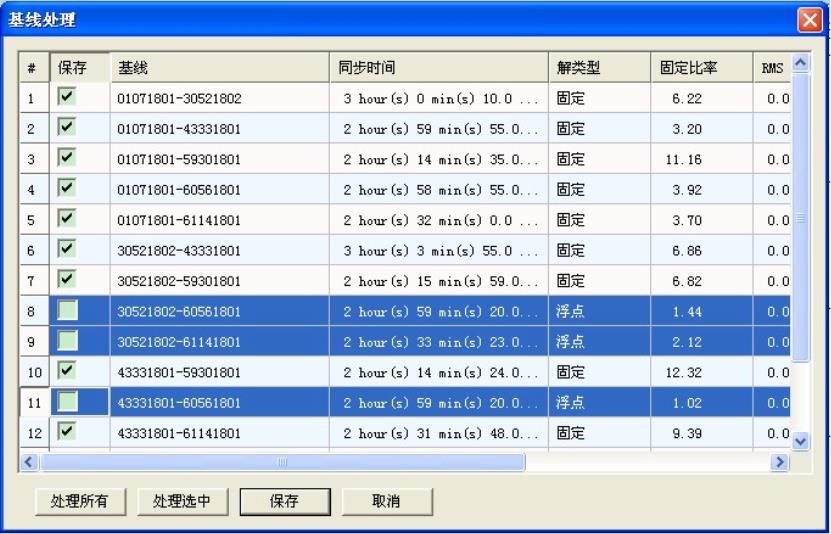

可以在分別設置多條基線的解算參數后,按住Ctrl鍵同時選中多條基線(如圖1-17所示),然后單擊“處理選中”按鈕處理選中的多條基線。
▼圖1-17

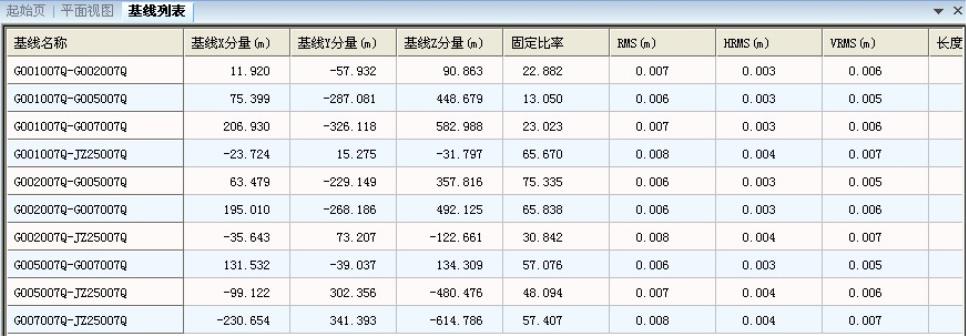

基線解算完成后,單擊“視圖”-“基線列表”菜單,可以看到基線解算結果列表(如圖1-18)
▼圖1-18
4、自由網平差
單擊“處理”-“網平差”菜單,進行網平差,由于此時無控制點信息,故而進行的是自由網平差,系統自動選中ID號排列在第一位的點作為控制點(如圖1-19)。
▼圖1-19

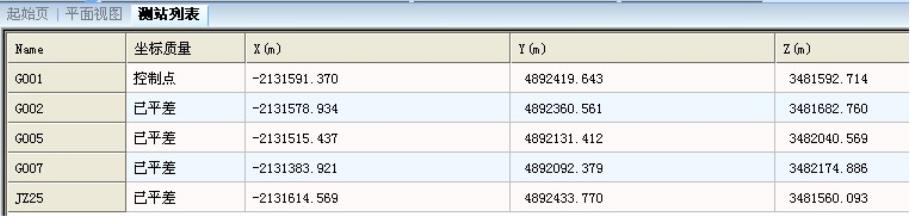

自由網平差完畢后,“測站列表”中內容發生了變化(如圖1-20),從中可以看到,ID號排列在首位的點已成為了控制點,其它的各個測站點坐標均完成平差。
▼圖1-20
5、三維網平差和二維網平差
一般靜態相對定位都會有一個或多個控制點,故基線解算完畢后,如果想要得到各個點的精確坐標,需要輸入控制點信息,以進行三維網平差和二維網平差。

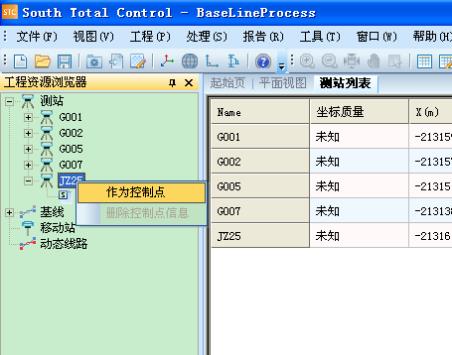

右鍵單擊“工程資源瀏覽器”中的某個測站點,在彈出的右鍵菜單中單擊“作為控制點”菜單(如圖1-21),該測站點即成為控制點。
▼如圖1-21

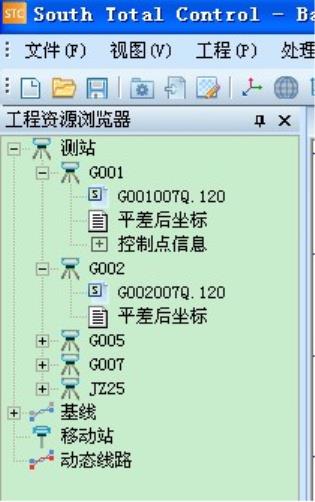

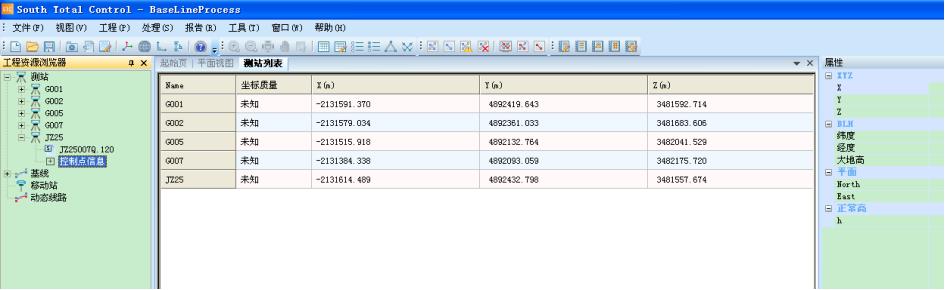

單擊該測站點的子項中的“控制點信息”項,可在右側屬性欄中看到該控制點的坐標信息(圖1-22),可在此處輸入控制點坐標,或者從文件中導入控制點坐標。
▼如圖1-22

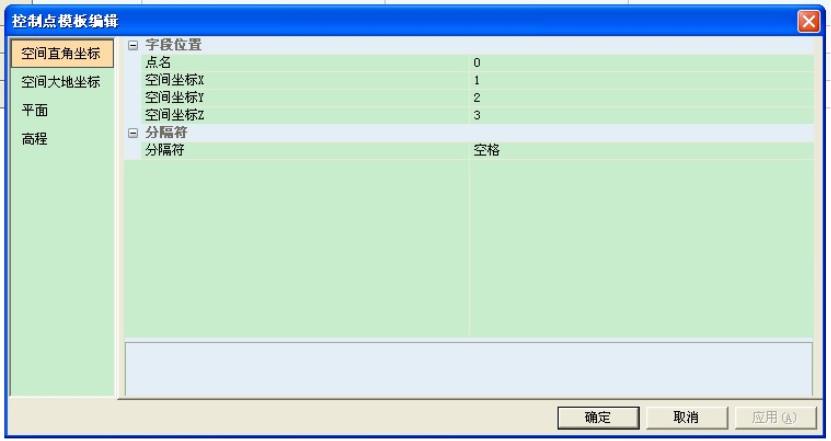

導入控制點坐標之前,可以對控制點模板進行編輯。單擊“工程”-“控制點模板編輯”菜單,彈出“控制點模板編輯”對話框(如圖1-23),可在該對話框中設置控制點的點名、各個坐標分屬那一列。
默認設置中,控制點點名在第 0列,X,Y,Z,坐標分別在第 1、2、3列。
▼圖1-23
完成控制點模板編輯后,可導入控制點坐標文件。單擊“工程”-“導入控制點”-“空間直角”菜單,然后選擇控制點坐標文件,即可導入控制點的空間直角坐標,大地坐標、平面直角坐標、高程的導入和空間直角坐標導入過程類似。
控制點坐標導入完成后,即可進行三維網平差和二維網平差。
單擊“處理”-“網平差”菜單,進行網平差,如果導入了控制點的空間坐標,則進行三維網平差,如果導入了控制點的平面坐標,則進行二維網平差,如果同時導入了控制點的空間坐標和平面坐標,則同時進行三維網平差和二維網平差。

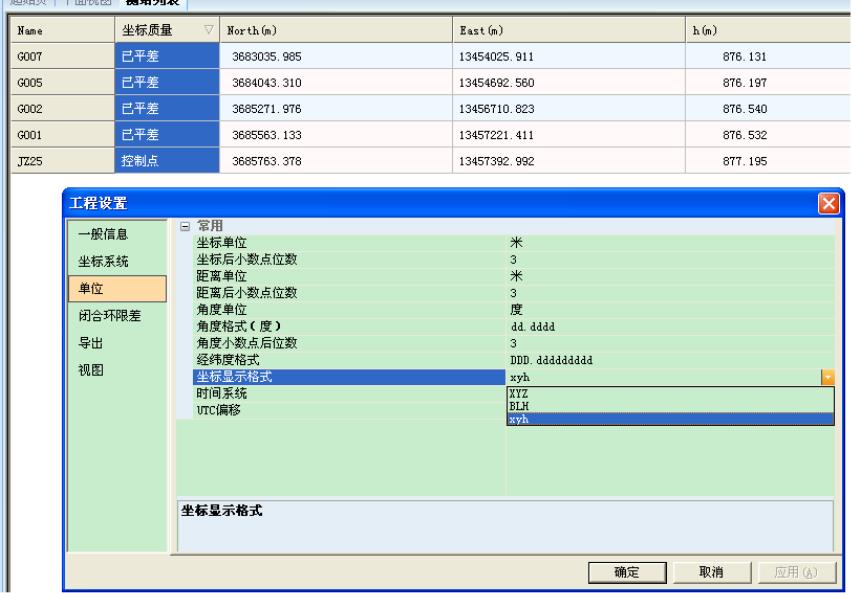

所有測站的空間坐標、大地坐標以及平面坐標均顯示在“測站列表”中,可通過“工程”-“工程設置”-“單位”-“坐標顯示格式”來切換(如圖1-24)。
▼圖1-24
6、 各種報告查看
(1)基線解算報告

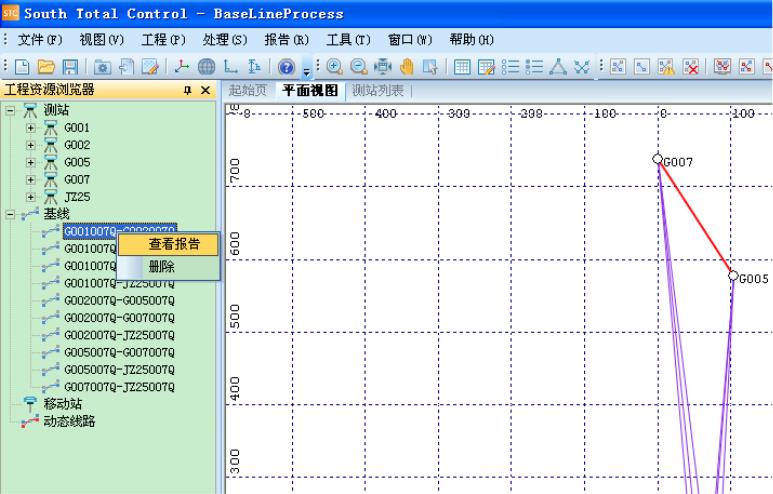

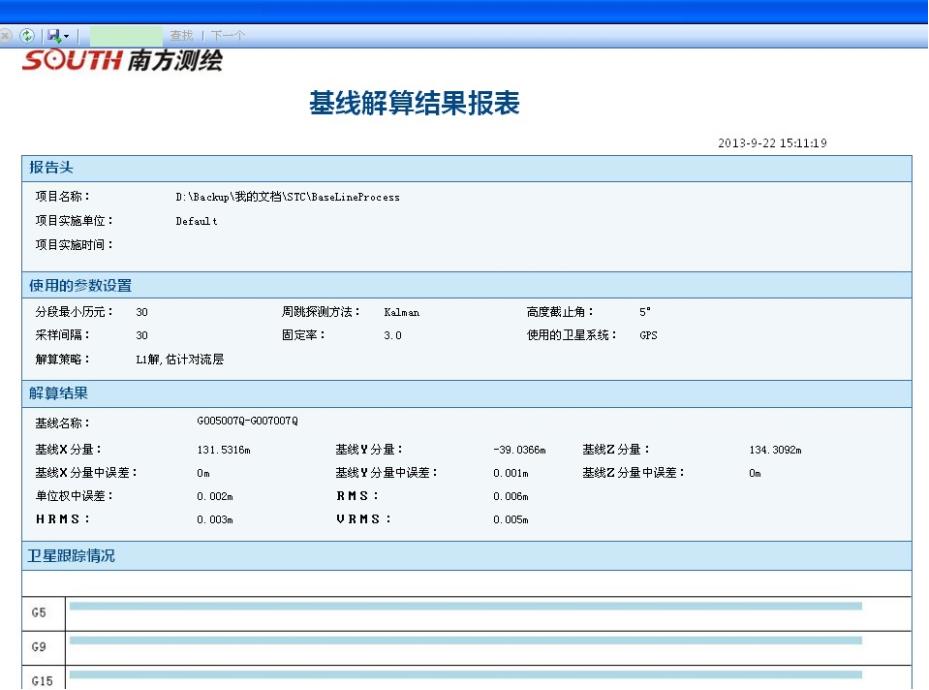

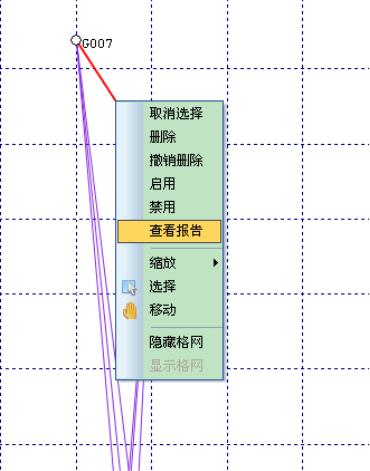

在“工程資源瀏覽器”中選中某條基線,然后單擊右鍵,在彈出的右鍵菜單中單擊“查看報告”菜單(如圖1-25),或者在“平面視圖中”選中某條基線,然后單擊右鍵,在彈出的右鍵菜單中單擊“查看報告”菜單(如圖1-26),即可打開基線解算報告(如圖1-27)。
(注:報告查看功能需要您的電腦上安裝有ReoprtViewer插件,若STC軟件安裝后,在提示安裝ReoprtViewer插件(也可能不提示,如果您的電腦上已經安裝有該軟件的話)時您沒有安裝該插件,則報表查看功能可能無法正常使用。)
▼圖1-25
▼圖1-26
▼圖1-27
(2)基線列表報告

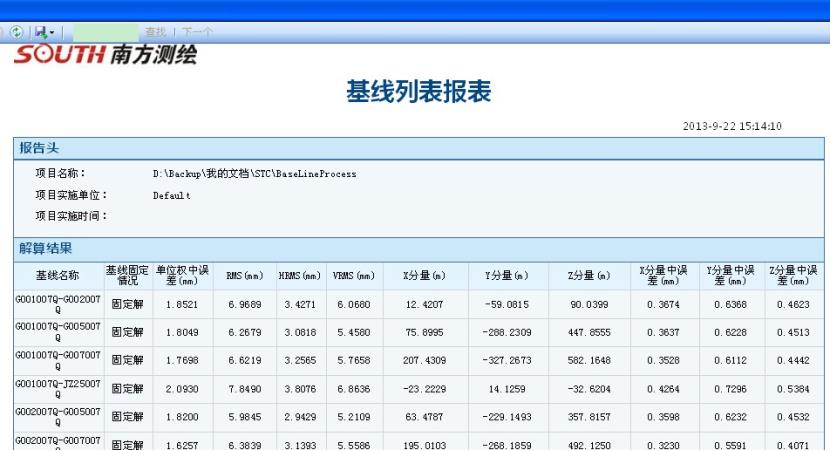

單擊“報告”-“基線列表報告”菜單,即可打開基線列表報告(如圖1-28)。
▼圖1-28
(3)閉合環報告

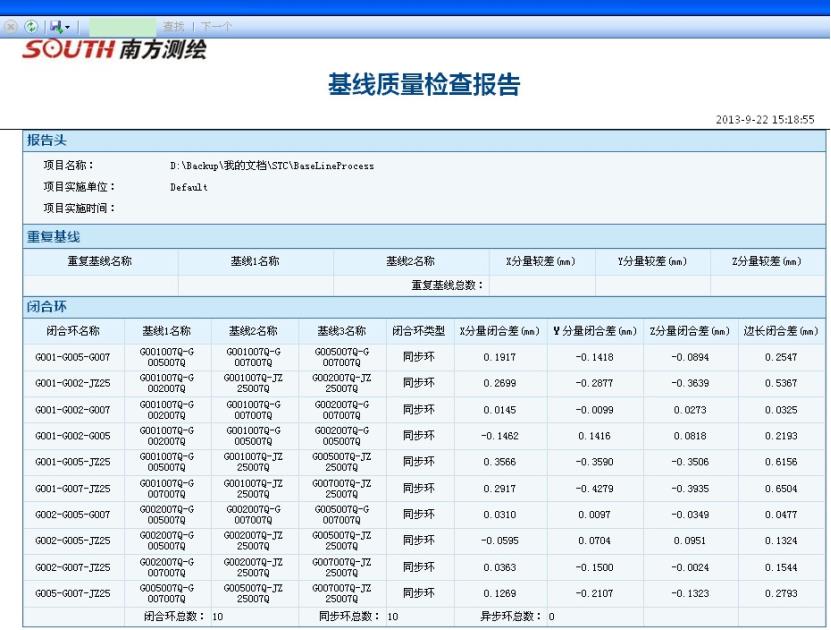

單擊“報告”-“閉合環報告”菜單,即可打開閉合環報告(如圖1-29)。
▼圖1-29
(4)網平差報告

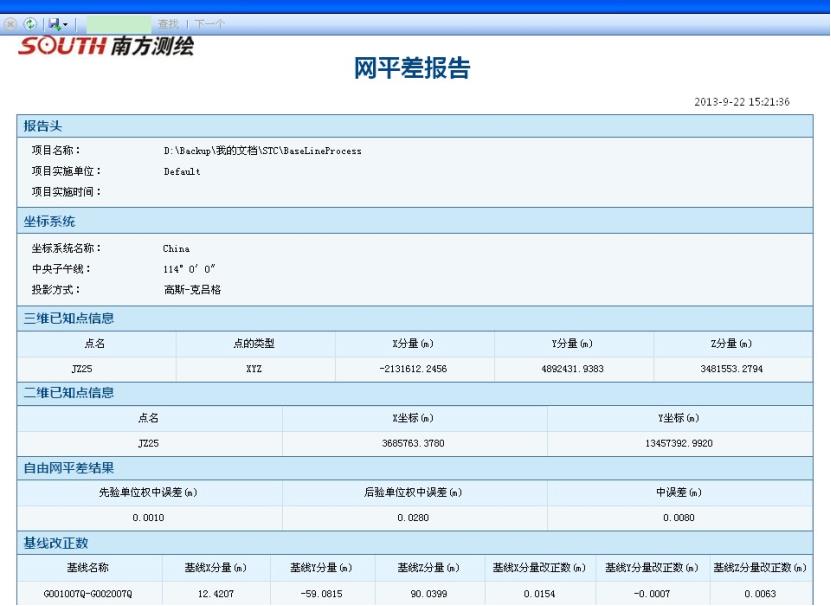

單擊“報告”-“網平差報告”菜單,即可打開網平差報告(如圖1-30)。
▼圖1-30
(5)用戶自定義報告

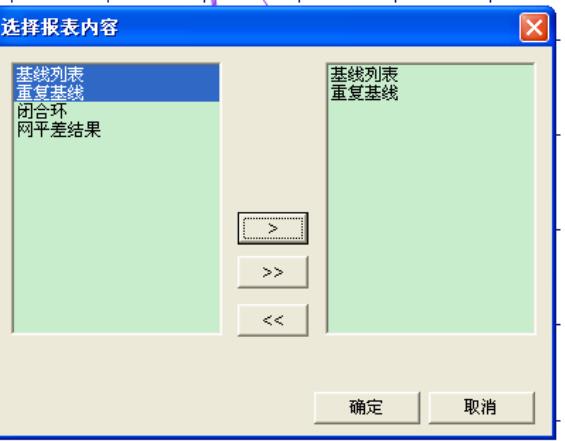

單擊“報告”-“用戶自定義報表”菜單,彈出“選擇報表內容”對話框(如圖1-31),在該對話框中選擇報表中需要顯示的信息,然后單擊“確定”按鈕,即可在輸出的報告中顯示選擇的報表內容。
▼圖1-31
——(完)——
