配備專業的管網GIS軟件
高精度手持GIS設備不僅具備較高的定位精度的，還可以根據需要，為管網系統管理，配備設計了專有GIS采集、管理系統軟件，滿足高精度管網GIS數據采集的需求。
?手持管網GIS采集系統。

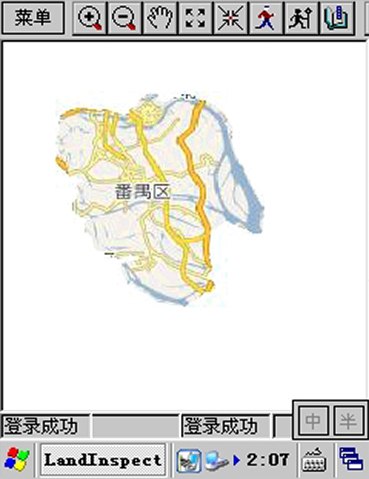

?管網圖、地圖、管網信息點位置
顯示。
?精確定位、精確定點引導。
█
?管網圖、地圖、管網信息點位置
顯示。
?加載管網基礎數據庫的關鍵點位
置坐標信息、航片圖或地圖信息
等。
█
?管網管理事件處理。
?事件（事故）處理。
?管網安全事故發現、匯報，包括
坐標位置匯報、及相關屬性匯報。
█

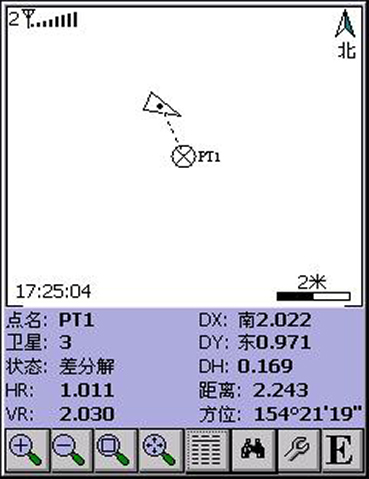

?精確定位、精確定點引導。
?按照事故地點及地圖定位，進行
目標點的精確導航。
通過高精度手持GIS設備的智能操作系統平臺、工業級PDA配置及高速無線網絡傳輸功能，集成現今先進的3S技術（衛星定位、影像、GIS）計算機互聯網技術、無線通訊技術，建成一套可以連續運行、精確管理、數字化管理的管網服務系統，以實現對目前及今后，燃?xì)夤芫W(wǎng)資源的數字化管理、自動化維護及高效的應急處理等功能。
支持高精度管網數據建庫的收集整理。
依托CORS及手持GPS的高精度定位，基于基礎數據庫框架的建立，可提供：
服務器、客戶端：
?精確衛星定位差分信息提供。
?數據管理：收集、整理、查詢、統計。
移動端：
?精確定位，精確地圖匹配。
?數據建庫的收集整理。
?管線巡檢、時間上報。

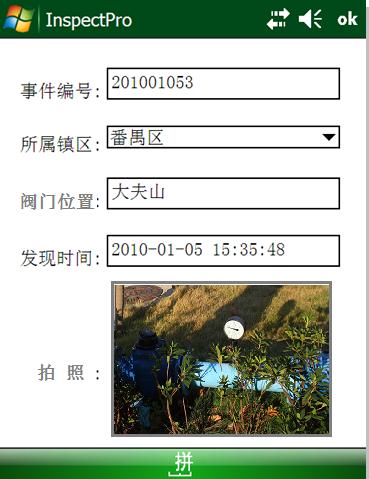

?應急事件處理接收、匯報，上傳照片。
?管網巡檢工作管理：到位率、位置監控、圖形顯示等。
?應急事件管理、圖像顯示、調度功能。
?權限管理 ：參照組織結構，對用戶進行權限配置；用戶的密碼修改、權限設置等。

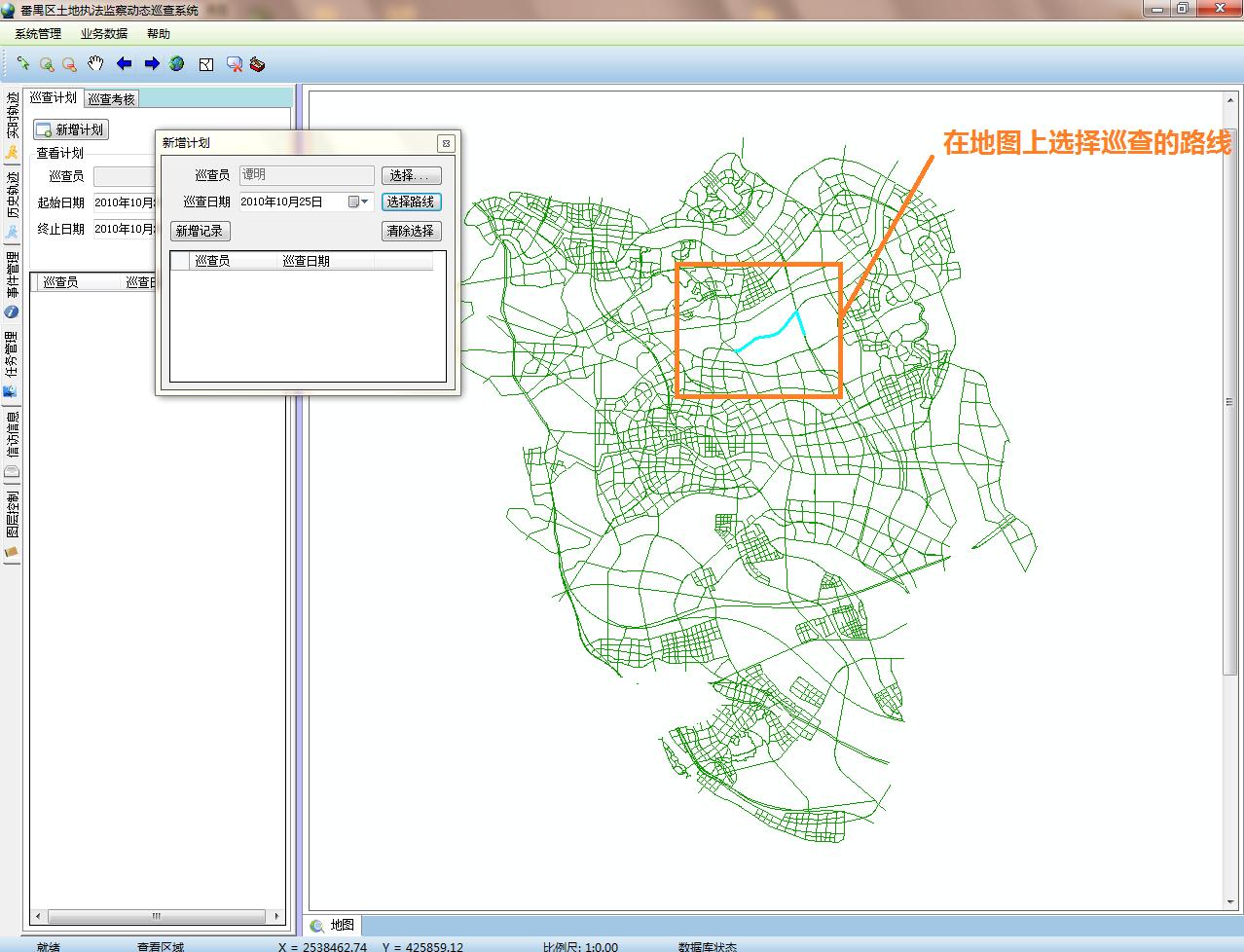

?任務管理 ：用戶根據管網制定每天（每月）的巡查工作計劃；可按時間段查詢、顯示、打印巡查工作計劃的區域覆蓋情況，為未覆蓋地區定制新的巡查工作計劃，確保巡查區域覆蓋的完整性；在移動設備登錄后，對用戶進行驗證，發送巡查任務到相應的移動設備。

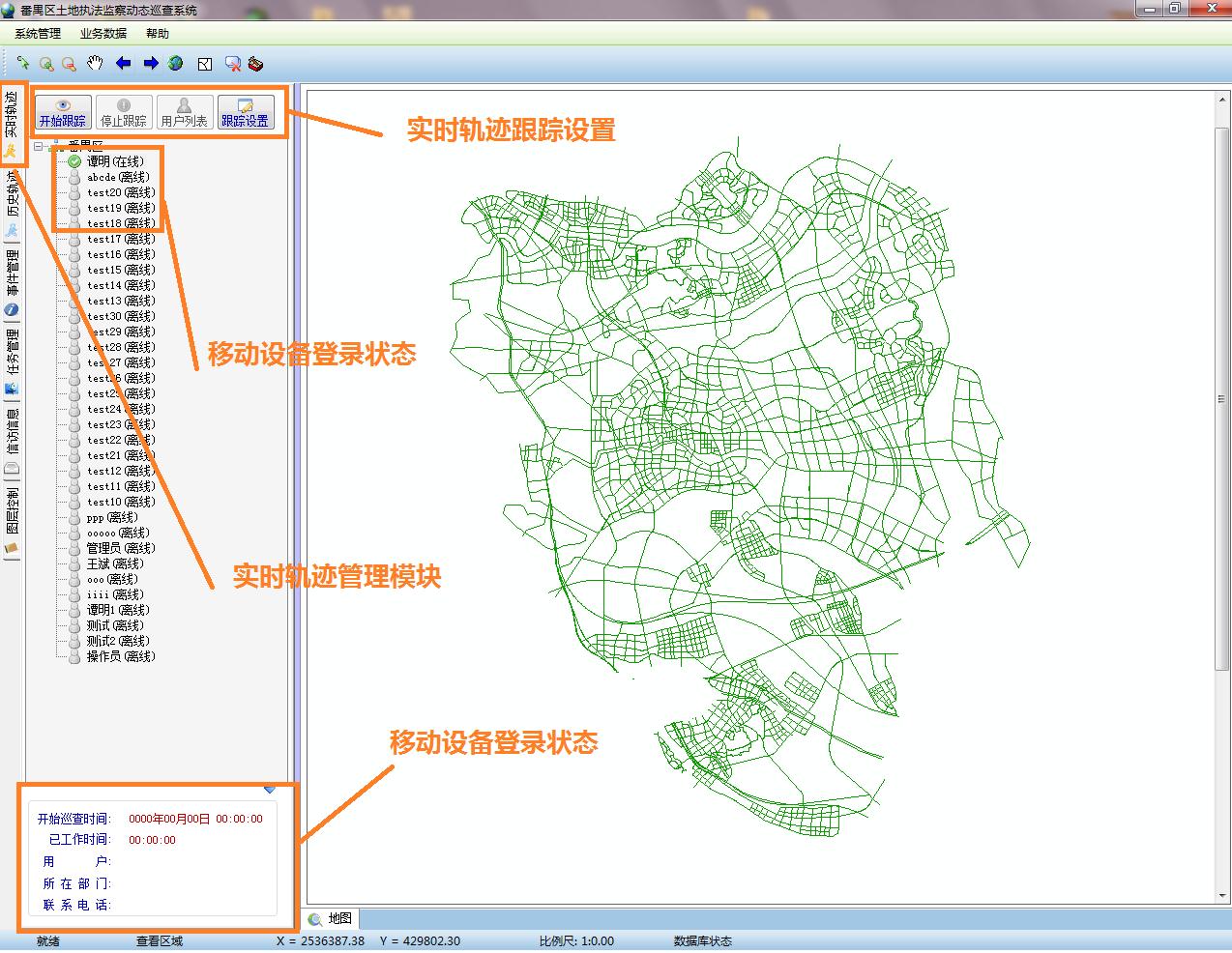

?軌跡管理 ： 軌跡分為實時軌跡和歷史軌跡，實時軌跡可實時顯示移動設備的工作狀態（位置、工作時間等）；歷史軌跡可對巡查軌跡進行索引和回放。

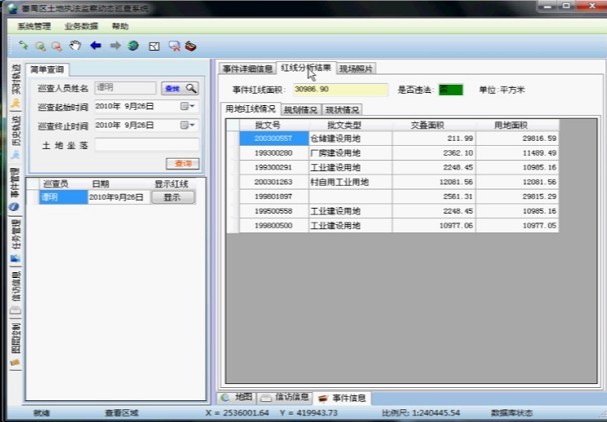

?事件管理 ： 實時接收移動設備發送回來的事故事件，對事件進行分類，按事件的輕重緩急以不同的顏色標記狀態，并進行及時匯報相關部門。
?日志管理 ：記錄移動設備接入用戶的數據上傳和下載記錄；記錄用戶的登入、登出時間；記錄用戶的登入狀態。
?配置管理 ：配置服務器與數據庫連接的參數；配置服務器與移動設備連接的參數。
?手持GPS終端登錄權限管理，人員考核管理等。
?手持GPS可向CORS服務區中心實時匯報事故位置。

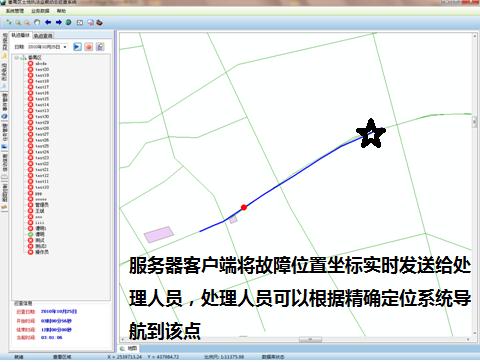

?客戶端可向野外指定具體事故地點，并發送給手持GPS。

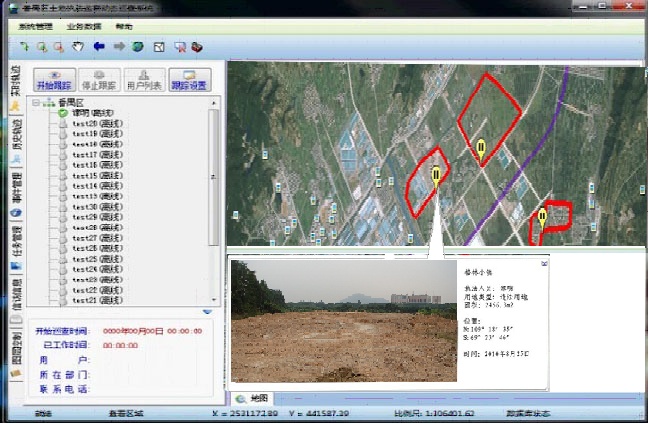

?實時拍取現場照片，通過無線方式上傳到服務器備案。
?服務器生成統一的事故處理、日志報表。
燃?xì)夤芫W(wǎng)巡檢系統組建方案
|
序號 |
名稱內容 |
數量 |
備注 |
|
1 |
T28連續運行參考站 |
1套 |
提供精確衛星定位的基礎支持 |
|
2 |
服務器 |
1套 |
支持連續運行參考站網絡及服務平臺數據庫、客戶端等軟件 |
|
3 |
智能高精度手持GPS設備 |
若干 |
提供野外移動端的功能支持，內置高精度、攝像頭、無線傳輸模塊等 |
?權限管理：參照組織結構，對用戶進行權限配置；用戶的密碼修改、權限設置等。
?任務管理：用戶根據管網制定每天（每月）的巡查工作計劃；可按時間段查詢、顯示、打印巡查工作計劃的區域覆蓋情況，為未覆蓋地區定制新的巡查工作計劃，確保巡查區域覆蓋的完整性；在移動設備登錄后，對用戶進行驗證，發送巡查任務到相應的移動設備。
?軌跡管理：軌跡分為實時軌跡和歷史軌跡，實時軌跡可實時顯示移動設備的工作狀態（位置、工作時間等）；歷史軌跡可對巡查軌跡進行索引和回放。
?事件管理：實時接收移動設備發送回來的事故事件，對事件進行分類，按事件的輕重緩急以不同的顏色標記狀態，并進行及時匯報相關部門。

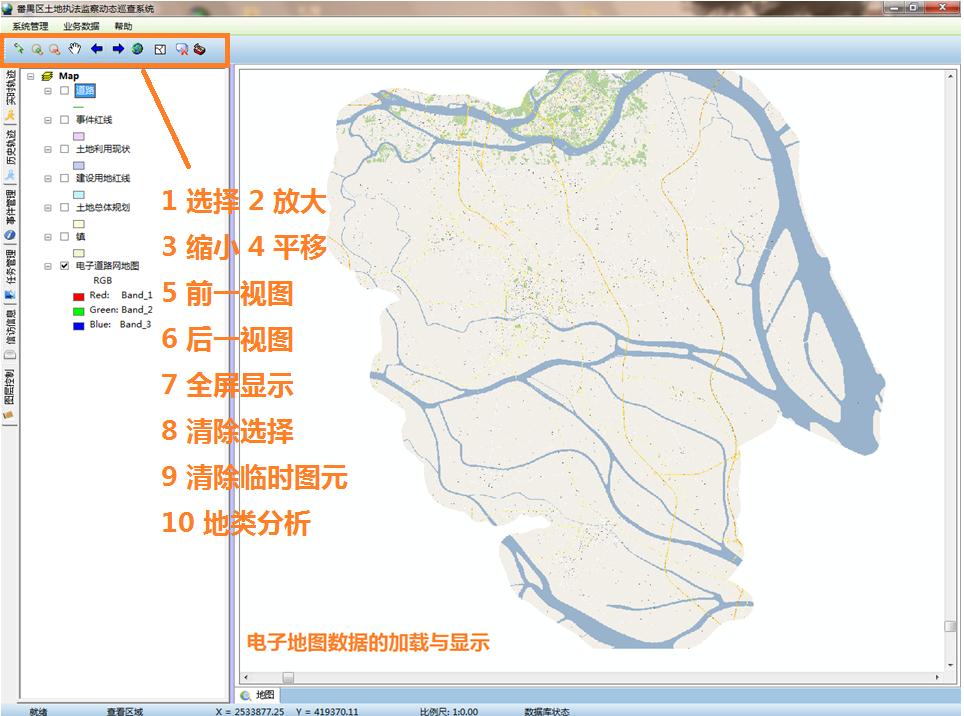

?圖層管理：圖形數據、信息的加載顯示；圖層符號的配置；GIS的通用操作功能。
?日志管理：記錄移動設備接入用戶的數據上傳和下載記錄；記錄用戶的登入、登出時間；記錄用戶的登入狀態。
?配置管理：配置服務器與數據庫連接的參數；配置服務器與移動設備連接的參數。
?客戶端運行在CORS服務器中心，展繪影像圖及管網相關位置數據等信息。
手持GPS終端登錄權限管理，人員考核管理等。

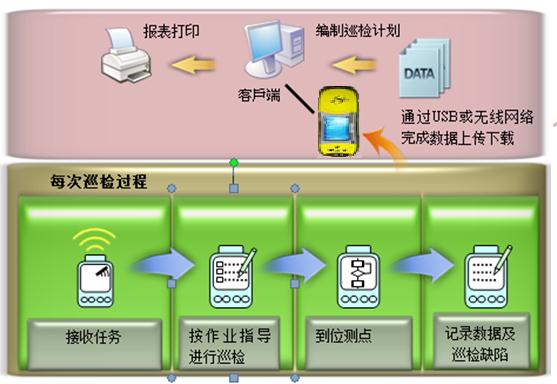

設置野外巡檢人員的巡檢任務，并無線下發到手持GPS終端，使巡檢人員按照指定任務進行巡檢。

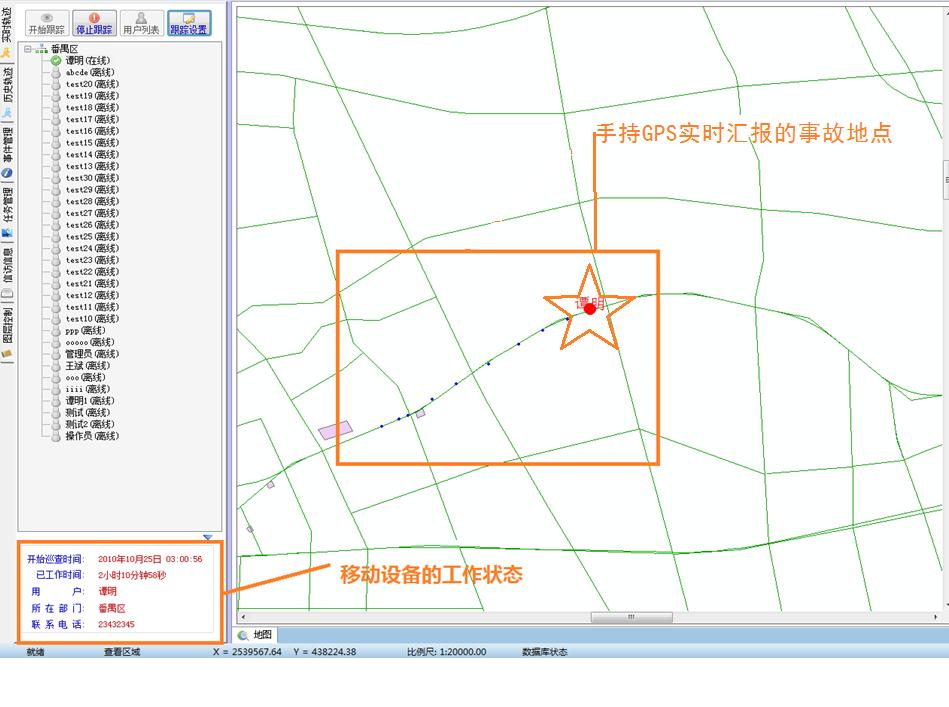

實時顯示巡查人員位置、軌跡。
實時應急事件處理功能
手持GPS可向CORS服務區中心實時匯報事故位置，客戶端可向野外指定具體事故地點，并發送給手持GPS。

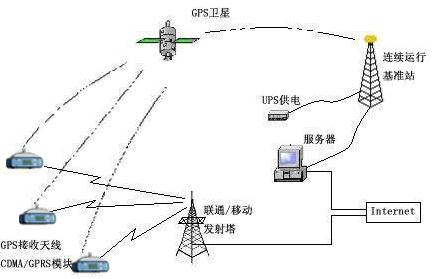

1.6 硬件系統服務流程
建成連續運行參考站系統，使手持GPS能夠精確定位，能夠精確匹配位置信息及地圖信息，實現準確管理、準確匹配。

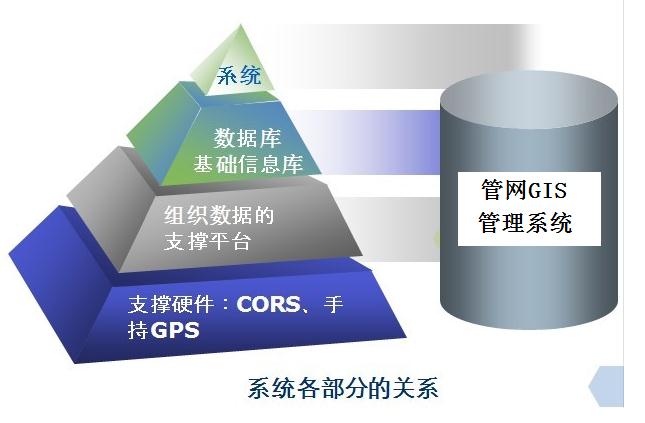

做為天然氣管網GIS系統運行的基礎部分，GIS數據平臺的搭建是先決條件，其中包括：
（1）基礎信息數據的收集建庫：管網關鍵點的位置信息、屬性信息、管網圖。
（2）組織基礎數據的支撐平臺：數據整合平臺、數據管理平臺、數據發布平臺、數據應用接口平臺。
依托建成并連續運行的衛星定位參考站CORS系統、NRS系統，提供完善的高精度定位服務，進行野外的高精度位置信息采集及精準的地圖匹配工作，為日后精確管理及準確應急處理提供基礎。
依托CORS及手持GPS的高精度定位，基于基礎數據庫的建立及GIS支撐平臺的搭建成功，可以初步的應用功能，其中包括：
服務器、客戶端：
精確衛星定位差分信息提供。
數據管理：查詢、統計。
管網巡檢工作管理：到位率、位置監控、圖形顯示等。
應急事件管理、圖像顯示、調度功能。
移動端：
精確定位，精確地圖匹配。
野外巡檢、事件上報。
應急事件處理接收、匯報，上傳現場圖片。

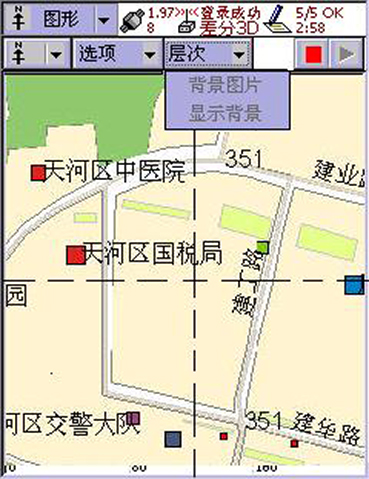

管網圖、地圖、管網信息點位置顯示：加載管網基礎數據庫的關鍵點位置坐標信息、航片圖或地圖信息等。
精確定位、精確定點引導：按照事故地點及地圖定位，進行目標點的精確導航。
事件（事故）處理：管網安全事故發現、匯報，包括坐標位置匯報、照片匯報及相關屬性匯報其它工作任務管理。
其它工作任務管理：包括登錄到CORS服務器客戶端、差分定位數據下載、管理GPS、連接CORS等。

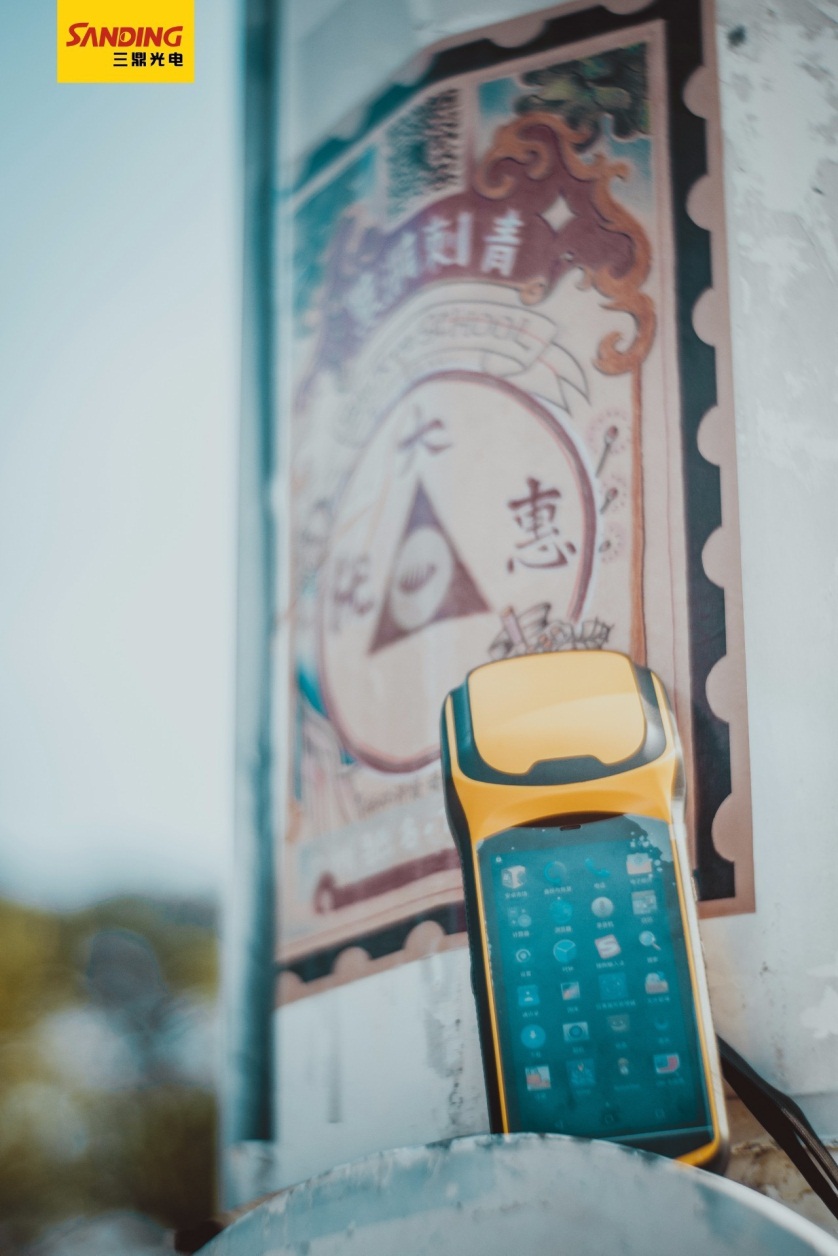

三鼎為廣大用戶提供三鼎品牌 X2、X5、X6；720、750、760，手持機有安卓和Mobile兩種操作系統供大家選擇。
